Эксплуатация эхолота

Отображаемая информация. Современный рыбопоисковый эхолот может получать и отображать самую разнообразную информацию о состоянии водной толщи и находящихся в ней объектах. Ниже перечислено то, что можно увидеть на экране дисплея (рис. 8.39.)

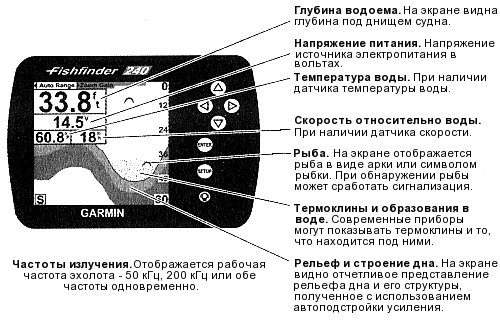

Рис. 8.39. Изображение на экране эхолота

Частоты излучения. Отображается рабочая частота эхолота — 50 кГц , 200 кГц или обе частоты одновременно.
1 — Глубина водоема. На экране видна глубина под днищем судна.
2 — Напряжение питания. Напряжение источника электропитания в вольтах.
3 — Температура воды. При наличии датчика температуры воды.
4 — Скорость относительно воды. При наличии датчика скорости.
5 — Рыба. На экране отображается рыба в виде арки или символом рыбки. При обнаружении рыбы может сработать сигнализация.
6 — Термоклины и образования в воде. Современные приборы могут показывать термоклины и то, что находится под ними.
7 — Рельеф и строение дна. На экране видно отчетливое представление рельефа дна и его структуры, полученное с использованием автоподстройки усиления.

Управление эхолотом. Управление эхолотом осуществляется с помощью нескольких кнопок и экранных меню (рис. 8.40.).


Рис. 8.40. Органы управления эхолотом
1 — Кнопки со стрелками. Стрелки используются для выбора функций на панели управления, для установки настроек, для выбора позиций меню и для ввода данных.
2 — Кнопка ENTER. Используется для включения / выключения панели управления и меню настроек, для просмотра состояния или для их изменения.
3 — Кнопка SETUP. Используется для включения / выключения меню настроек.
4 — Кнопка POWER. Используется для включения /выключения прибора, а также для включения подсветки экрана.

В верхнем левом углу экрана (рис. 8.41.) можно видеть панель управления и различную информацию, в том числе глубину, напряжение источника питания, температуру воды и скорость движения (при наличии соответствующих датчиков).


Рис. 8.41. Панель управления и информация на экране

В правой части экрана находится линейка шкалы глубин и функция «Луч». Символы сигнализации или системных сообщений представлены под изображением дна.

Панель управления. Это меню (рис. 8.42.), дающее доступ к установкам, наиболее часто используемым в работе эхолота — к шкале глубин (Depth Range), масштабирования (Zoom) и чувствительности/усиления (Gain).


Рис. 8.42. Шкала глубин

Для этого на панели управления кнопками-стрелками «<» и «>» передвигают курсор (белое поле) на нужную опцию. Выбор желаемой установки осуществляется стрелками «Λ» и «V».

Шкала глубин (Range). Шкала глубин (рис. 8.42.) необходима для установки и просмотра на экране определенных участков толщи воды. Установка осуществляется курсором на раскрывающемся в левой части экрана меню глубин. Впрочем, прибор может прекрасно сам автоматически выбирать шкалу, соответствующую глубине под судном в настоящий момент и изменять ее при движении судна — для этого достаточно установить курсор шкалы глубин на «Auto» и нажать «Enter».

Масштаб (Zoom). Функция «Масштаб» используется для выбора степени увеличения изображения отдельных интересующих участков на экране. Функция «Масштаб» позволяет увеличить все объекты в выбранном диапазоне глубин. Величина масштаба устанавливается в раскрывающемся меню. После установки экран делится на две части, на одной из которых ведется полномасштабный просмотр, а в другом — только выбранный участок в установленном масштабе (рис. 8.43.1., 8.43.2.).


Рис. 8.43.1. Функция «масштаб» на экране эхолота


Рис. 8.43.2. Функция «масштаб» на экране эхолота

Усиление, чувствительность (Gain). Ранее уже говорилось о влиянии чувствительности на эффективность работы эхолота. Высокая чувствительность позволяет получать большое количество деталей, но может привести к появлению шумов в виде засветки экрана и к приему отражений от предметов, расположенных в стороне от судна боковыми лепестками, поэтому во всех приборах имеются органы для ее регулировки. В данном приборе чувствительность устанавливается стрелками в раскрывающемся окне GAIN (рис. 8.44.).


Рис. 8.44. Установка чувствительности эхолота

По умолчанию в эхолоте устанавливается нормальный уровень чувствительности, соответствующее положению Normal Gain на шкале в левой части экрана. При необходимости получить большее количество деталей следует увеличивать чувствительность, выбирая на шкале положительные значения настроек, при необходимости уменьшения чувствительности следует выбирать отрицательные значения. Меню установок содержит также настройки эхолота, которые не требуют частых регулировок. Сюда входят настройки «Изображение» (Chart), «Инструменты» (Tools), «Цифры» (Nambers), «Сигнализация» (Alarm), «Системные настройки» (System), «Калибровка» (Calibr), «Единицы измерения» (Units) и «Управление памятью» (Memory), «Символ рыбы» (Fish Symbols). Если эхолот двухчастотный, то в состав меню войдет еще и установка частоты. Рассмотрим некоторые из них.

Изображение (Chart). Данная настройка устанавливает скорость прокрутки, т. е. скорость обновления информации на экране. Осуществляется это с помощью функции Scroll Speed, позволяющей выбрать одну из трех скоростей — быструю (Fast), среднюю (Medium) и медленную (Slow) в соответствии с условиями работы.

Частота (Frequency). Эта позиция меню предназначена для выбора частоты излучения — высокой частоты 200 кГц (устанавливается по умолчанию), низкой частоты 50 кГц или обоих сразу.

Символы рыбы (Fish Symbols). Эта установка позволяет пользователю выбирать — отображать подводные объекты в виде символов-рыбок, либо в виде отраженных сигналов (дуг). Выбор осуществляется в раскрывающемся меню с символами рыб и позицией «Off» — выключить. В этой позиции на экран эхолота будут выводиться все принятые отраженные сигналы. При выборе любого символа при обнаружении любого объекта на экране будут появляться только символы рыб. Если эхолот будет работать в двухчастотном режиме, то рыбы, облучаемые узким лучом, будут черными, а облучаемые только широким лучом — белыми.

Белая линия (Whiteline). Функция Whiteline позволяет определять структуру слоев породы, составляющих дно. Если при выключенной функции дно отображается черным цветом, то при включении этой функции дно будет рисоваться в соответствии с плотностью его слоев оттенками черного и серого цветов.

Инструменты (Tools). Функция Tools имеет четыре набора инструментов — «Линия глубины» (Depth Line), «Луч» (Flasher), «Имитатор» (Simulator) и «Шумоподавитель» (Noise Reject), помогающих распознавать подводные объекты. Инструмент Depth Line используется для определения глубины до объекта или для его выделения. Представляет горизонтальную линию, управляемую кнопками-стрелками. Положение линии на оси глубин в цифровой форме отображается в информационном окне на экране. Активированный инструмент Flasher (Луч) создает изображение на вертикальной полосе. Этот инструмент позволяет яснее представлять на экране детали водной толщи и поверхности дна.

Функция «Noise Reject» (Шумоподавление) позволяет удалять с экрана нежелательные помехи. Установка режима шумоподавления может осуществляться автоматически и вручную. Следует иметь в виду, что при высоких уровнях подавления может быть потеряна часть малых объектов.

Инструмент «Simulator» используют для изучения эхолота и отработки навыков работы с ним.

Сигнализация об обнаружении рыбы (Alarm). Эхолот может подавать звуковые сигналы об обнаружении рыбы. Сигнализация может быть настроена на обнаружение различных по размеру рыб (маленькая, средняя, большая и в различных вариантах). Сигнализация будет работать независимо от включения функции Fish Symbols. Помимо этого, эхолот может подавать сигналы тревоги при изменении измеряемой глубины менее заданного значения или при превышении его.
