Усовершенствование пускового механизма
Разработана усовершенствованная конструкция пускового механизма (авторское свидетельство 479879) обеспечивающая повышение надежности и долговечности его работы. Приводная шестерня выполнена с открытым винтовым пазом.

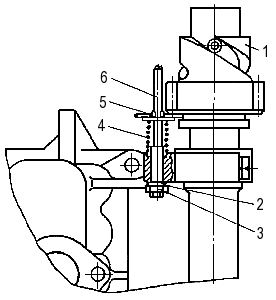

Рис. 5. Усовершенствование пускового механизма:
1 —
шестерня; 2 — шайба пружинная; 3 — гайка; 4 — пружина; 5 — шайба; 6 — штифт.
Когда обороты маховика после запуска возрастают и шестерня отбрасывается вниз, ведущий штифт выходит из винтового паза, поскольку длина паза меньше величины возвратного хода шестерни. Шестерня не ударяется о штифт, что исключает наклеп на шкиве и заедание шестерни.
